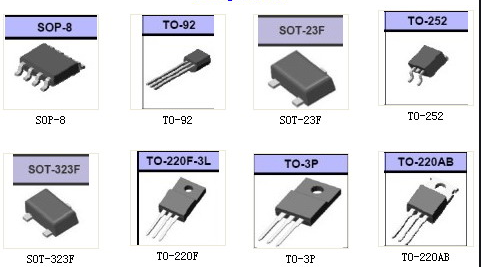

MOSFET是一種FET（另一種是JFET），能夠制造成增強型或耗盡型。有四種類型的p溝道或n溝道，但實際上僅運用增強n溝道MOS和增強p溝道MOS。因而，一般指NMO或PMO。至于我們為什么不運用耗盡型MOS管，我們不建議對此進行深入研究。NMOS一般用于這兩個增強型MOS管。原因是導通電阻小，易于制造。因而，NMOS一般用于開關電源和電機驅動運用。不才面的介紹中，首要運用NMOS。MOS管的三個引腳之間存在寄生電容，這不是我們需要的，而是由于制造工藝的約束。寄生電容的存在使驅動電路的規劃和選擇愈加困難，但無法防止。稍后將對其進行具體介紹。從MOS管的原理圖能夠看出，在漏極和源極之間有一個寄生二極管。這被稱為體二極管，它在驅動電感負載時非常重要。趁便說一下，體二極管只存在于單個MOS管中，這一般在集成電路芯片中找不到。

傳導意味著作為開關，它相當于封閉開關。NMOS功用，VGS將在大于某個值時翻開。只要電網電壓到達4V或10V，它適用于電源接地（低端驅動）。PMOS的特點是當VG小于某個值時，VG將翻開，這適用于電源連接到VCC（高端驅動器）的情況。然而，雖然PMO能夠很容易地用作高端驅動器，但NMOS一般用于高端驅動器，由于其導通電阻大、價格高且替換類型少。
